[모두의 딥러닝] 21. 컨볼루션 신경망(CNN), 풀링(Pooling), 드롭아웃(drop out), 플래튼(flatten) - MNIST 데이터

컨볼루션 신경망(CNN)

- 입력된 이미지에서 다시 한 번 특징을 추출하기 위해 커널(슬라이딩 윈도)을 도입하는 기법

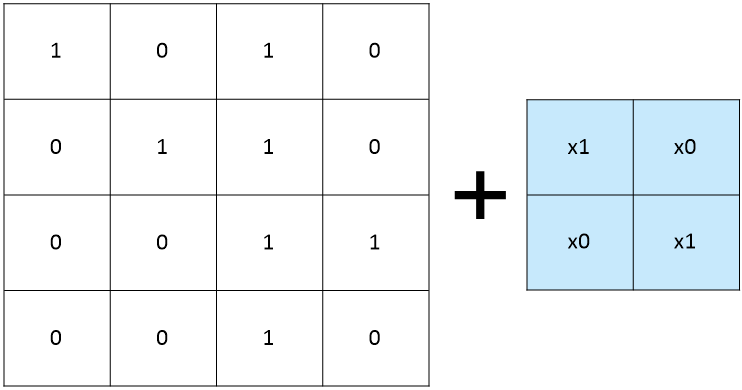

4*4 이미지에 2*2 커널을 적용

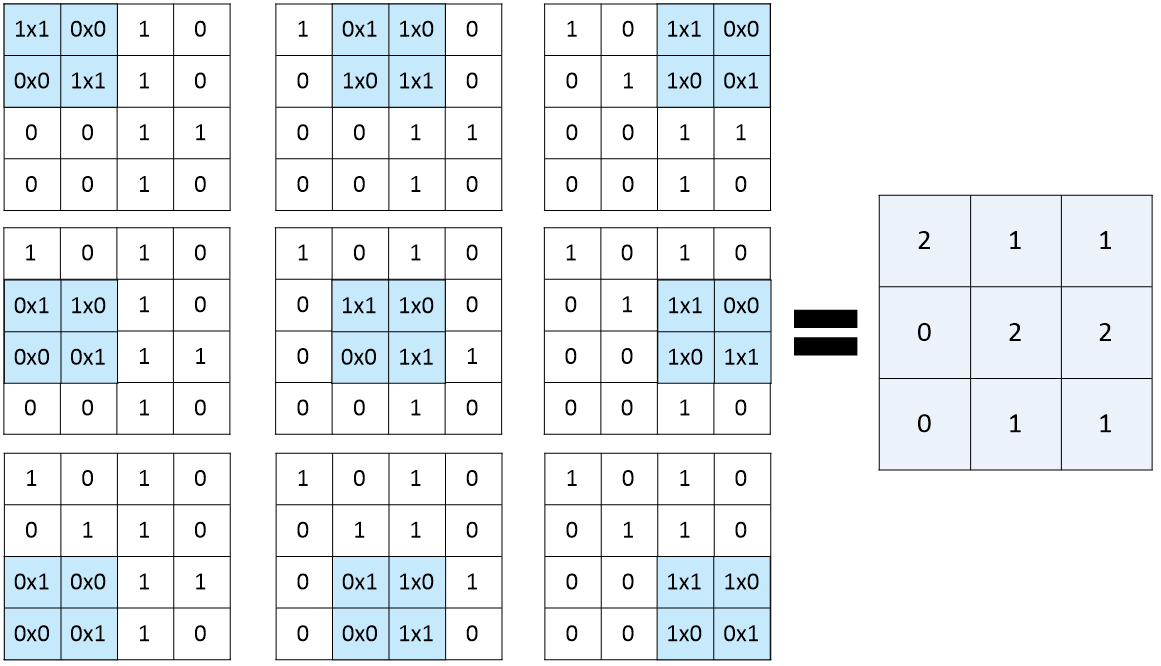

- 원래 있던 값 x 가중치 값 = 새로 추출된 값    ex. (1x1)+(0x0)+(0x0)+(1x1) = 2

- 커널을 한 칸씩 옮겨 모든 칸에 적용

- 새롭게 만들어진 층을 컨볼루션(합성곱)층이라고 함

- 입력 데이터가 가진 특징을 대략적으로 추출해서 학습 진행





• Con2D()

: 컨볼루션(합성곱) 층을 추가하는 함수

: keras에 존재

- 첫 번째 인자 : 커널을 몇 개 적용할지 결정

- kernel_size : 커널의 크기를 (행, 열) 형식으로 결정

- input_shape : 맨 커음 층에 입력되는 값을 (행, 열, 색상 또는 흑백) 형식으로 결정

- activation : 활성화 함수 정의

# 32개의 필터, 3x3 컨볼루션 층
model.add(Conv2D(32, kernel_size=(3, 3), input_shape=(28, 28, 1), activation='relu'))
# 64개의 필터, 3x3 컨볼루션 층
model.add(Conv2D(64, (3, 3), activation='relu'))

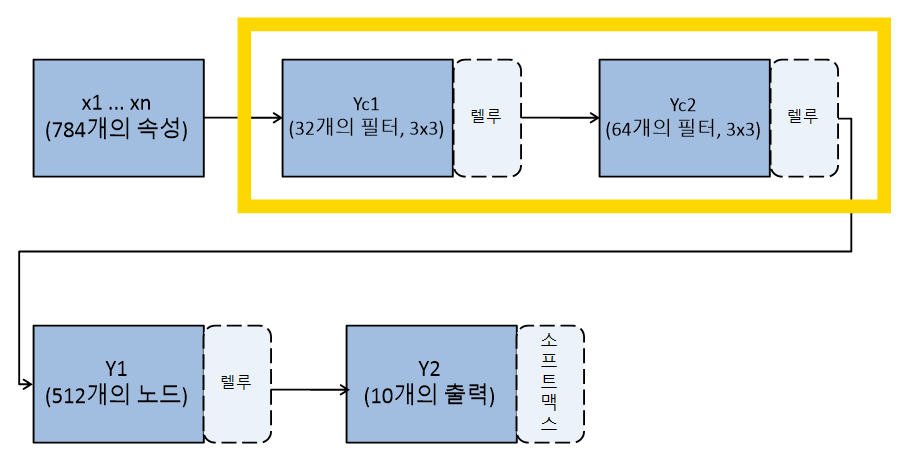

2개의 컨볼루션 층 추가







풀링(Pooling)

- 입력 데이터의 크기를 줄이고, 중요한 특징을 유지하며 계산량을 감소

- 일정한 영역 내에서 대표값을 추출하고, 그 값을 출력으로 사용

- 기법에는 맥스 풀링(max pooling), 평균 풀링(average pooling) 등이 존재. 주로 맥스 풀링 사용

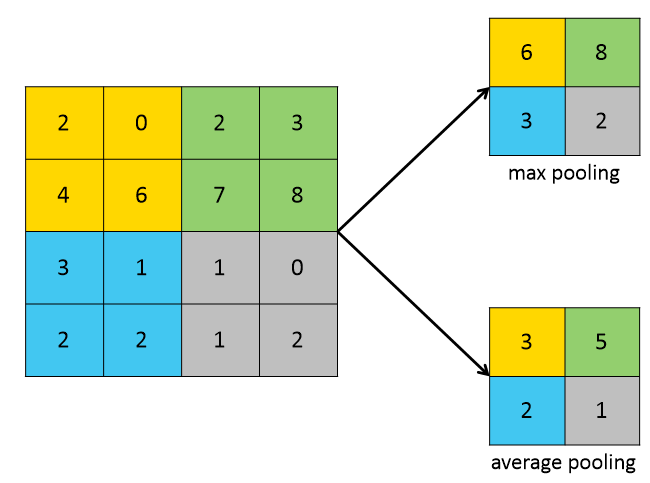

max pooling : 최댓값 추출 / average pooling : 평균값 추출





• maxPooling2D()

: 맥스 풀링을 수행

: keras에 존재

- pool_size : 풀링 팡의 크기 결정

model.add(MaxPooling2D(pool_size=(2,2)))

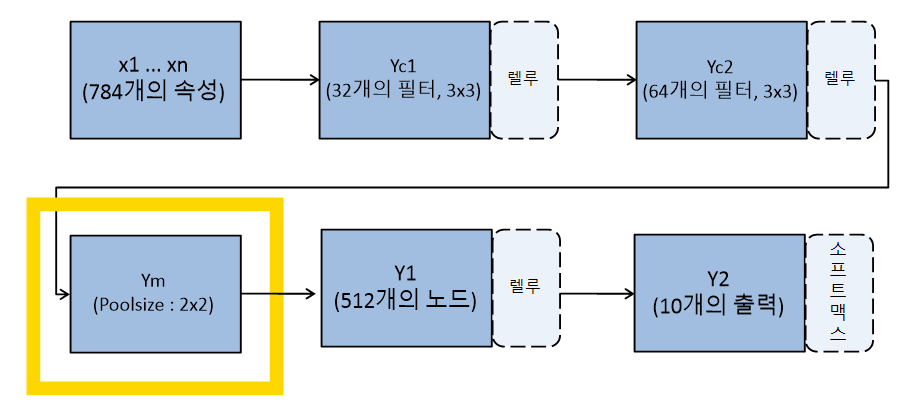

맥스 풀링 층 추가





드롭아웃(drop out)

- 은닉층에 배치된 노드 중 일부를 임의로 꺼 주는 것

- 특정 비율의 뉴런을 임의로 제거하고, 제거된 뉴런에 해당하는 가중치를 사용하지 않음으로써 과적합 방지





• Dropout()

: 드롭 아웃을 수행

: keras에 존재

- rate : 드롭 아웃을 실행하고 싶은 노드의 비율 결정

# 25%의 드롭아웃
model.add(Dropout(0.25))

# 50%의 드롭아웃
model.add(Dropout(0.5))







플래튼(flatten)

- 다차원의 입력을 1차원으로 평탄화(flatten)하는 역할

- 이미지를 2차원 배열인 채로 다루는 컨볼루션 계층과 풀링 계층 뒤에 추가하여 1차원 벡터 형태로 변환





• Flatten()

: 플래튼을 수행

: keras에 존재

model.add(Flatten())

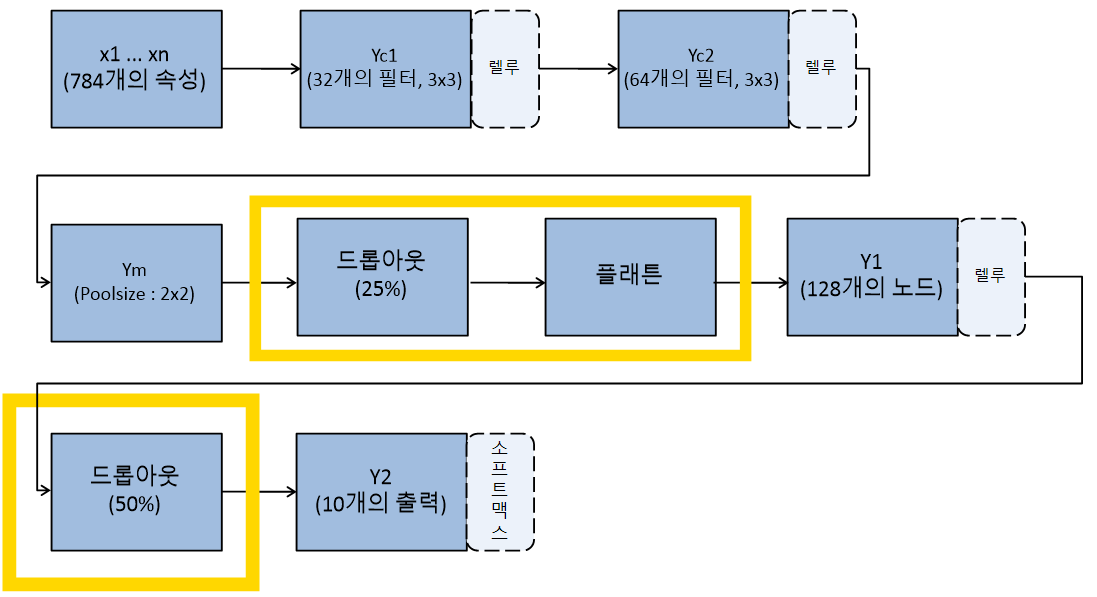

드롭아웃과 플래튼 추가







컨볼루션 신경망(CNN) 예제 - MNIST 데이터

- MNIST 데이터 분석은 https://codingmoding.tistory.com/98 여기서 확인!





1. 환경 및 데이터 준비

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Dropout, Flatten, Conv2D, MaxPooling2D
from tensorflow.keras.callbacks import ModelCheckpoint,EarlyStopping
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical

import matplotlib.pyplot as plt
import numpy as np

import os

# 데이터를 불러옴
(X_train, y_train), (X_test, y_test) = mnist.load_data()
X_train = X_train.reshape(X_train.shape[0], 28, 28, 1).astype('float32') / 255
X_test = X_test.reshape(X_test.shape[0], 28, 28, 1).astype('float32') / 255
y_train = to_categorical(y_train)
y_test = to_categorical(y_test)





2. 컨볼루션 신경망(CNN) 모델 설정

model = Sequential()
model.add(Conv2D(32, kernel_size=(3, 3), input_shape=(28, 28, 1), activation='relu'))  # 컨볼루션 층
model.add(Conv2D(64, (3, 3), activation='relu'))  # 컨볼루션 층
model.add(MaxPooling2D(pool_size=(2,2)))  # 맥스 풀링 층
model.add(Dropout(0.25))  # 드롭아웃
model.add(Flatten())  # 플래튼
model.add(Dense(128,  activation='relu'))
model.add(Dropout(0.5))  # 드롭아웃
model.add(Dense(10, activation='softmax'))





3. 모델 실행 환경 설정 및 최적화

# 모델의 실행 옵션 설정
model.compile(loss='categorical_crossentropy',
              optimizer='adam',
              metrics=['accuracy'])

# 모델 최적화를 위한 설정 구간
MODEL_DIR = './data/model/'
if not os.path.exists(MODEL_DIR):
    os.mkdir(MODEL_DIR)

modelpath="./data/model/MNIST_CNN.hdf5"
checkpointer = ModelCheckpoint(filepath=modelpath, monitor='val_loss', verbose=1, save_best_only=True)
early_stopping_callback = EarlyStopping(monitor='val_loss', patience=10)





4. 모델 실행

# 모델 실행
history = model.fit(X_train, y_train, validation_split=0.25, epochs=30, batch_size=200, verbose=0, callbacks=[early_stopping_callback,checkpointer])

# 테스트 정확도 출력
print("\n Test Accuracy: %.4f" % (model.evaluate(X_test, y_test)[1]))

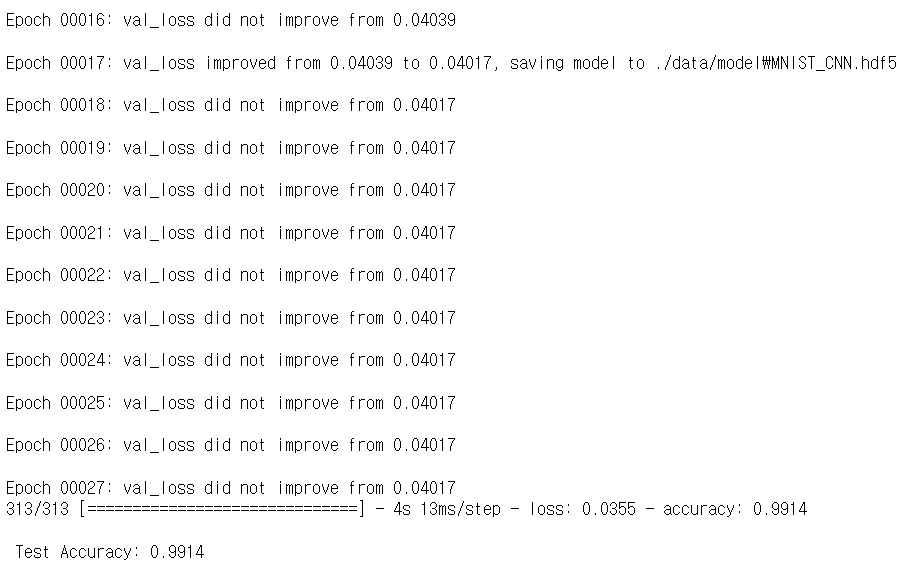

기본 프레임보다 더 뛰어난 성능

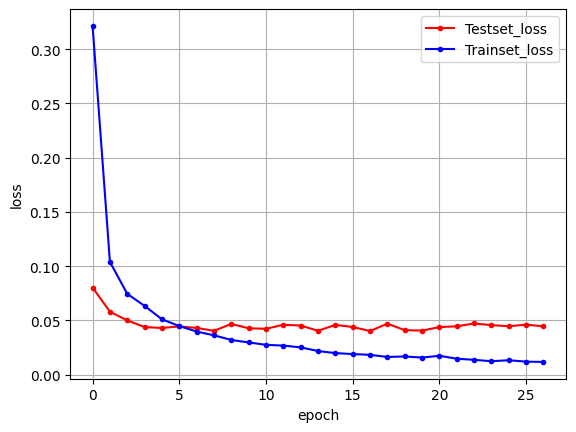

5. 데이터 시각화

# 검증셋과 학습셋의 오차 저장
y_vloss = history.history['val_loss']
y_loss = history.history['loss']

# 그래프로 표현
x_len = np.arange(len(y_loss))
plt.plot(x_len, y_vloss, marker='.', c="red", label='Testset_loss')
plt.plot(x_len, y_loss, marker='.', c="blue", label='Trainset_loss')

# 그래프에 그리드를 주고 레이블을 표시
plt.legend(loc='upper right')
plt.grid()
plt.xlabel('epoch')
plt.ylabel('loss')
plt.show()







'모두의 딥러닝 개정 3판'의 내용과 https://github.com/taehojo/deeplearning의 코드 참고
